助力機械手 Manipulator arm

產品定義

用于物料搬運及安裝時省力操作的助力設備。它利用機械和氣控閥的平衡原理，使操作者對重 物進行相應的推拉，就可在空間內平衡移動定位。當重物在提升或下降時形成浮動狀態，靠分配閥保障零操作力, 但操作力受工件重量影響。

主要完成對工件的抓取，移載，翻轉，裝配，升降，對接等動作?？煽焖俣ㄎ唬l繁操作，是 非常理想的吊裝設備。

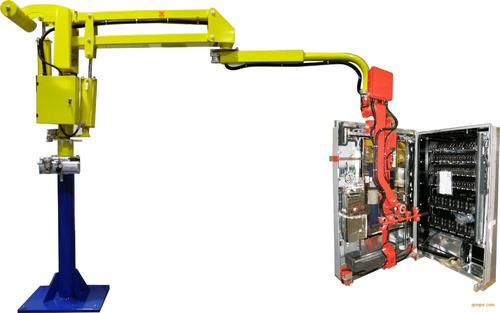

1. 硬臂立柱式機械手

主要適用于重心遠離懸臂掛點，或者是工件需要翻轉，傾斜的工況。

2. 移動式

主要適用于移動作業，一般安裝在移動小車上。靈活移動，適用性很廣。

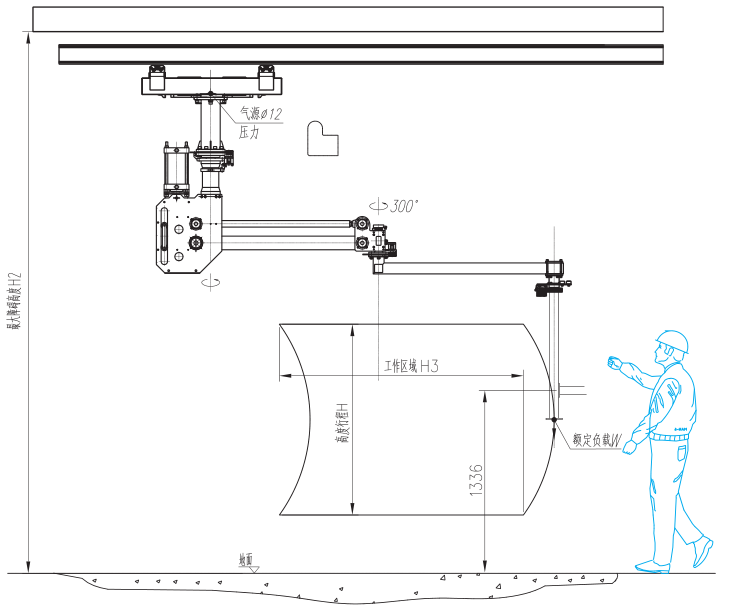

3. 懸掛式

主要配合鋁合金軌道使用，可實現大面積矩形范圍的覆蓋。

性能特點

?全程具有浮動功能，設備無重力化運行

?斷氣保護，突然斷氣工件不會墜落

?誤操作防護，未感知到落地，不可釋放工件

?預警防護，可實時監控工作壓力，降低風險

?無極變速功能

?配有儲氣罐，可在設備斷氣十分鐘內正常運轉

硬臂式機械手參數

注： ?以上規格覆蓋立柱式，移動式和懸掛式三種類型。但移動式*大負載15(kg

   ?夾具可非標定制，了解更多請聯系供應商

氣動軟素式機械手

軟索式機械手是結合折臂吊的剛性和氣動平衡吊軟性使用，鋼絲繩隨動機械臂，利用氣動平衡吊拉動鋼絲繩來 提升工件。這樣使其擁有更小的操作力，更快的操作速度，并在行程范圍內達到“漂浮”的目的。

相對于硬臂式而言，軟索式具有更輕快。主要用在移載重量輕，頻率要求高，工作循環簡單，無偏 離重心的工位。

性能特點

?通過按鈕可實現全程具有浮動功能

?斷氣保護，突然斷氣工件不會墜落

?誤操作防護，未感知到落地，不可釋放工件

?占地空間小，更輕便

?可以實現0-360度轉動

注： ?軟索式除了配合氣動平衡吊使用外，也可配合電動提升機

   ?了解更多型號請聯系供應商

懸臂吊 Cantilever crane

懸臂吊是屬于輕型工作強度起重機，由立柱，回轉臂，回轉驅動裝置及提升機組成。具有自重輕，跨度大， 運動，提升機在懸臂上作左右直線運行，并起吊重物。

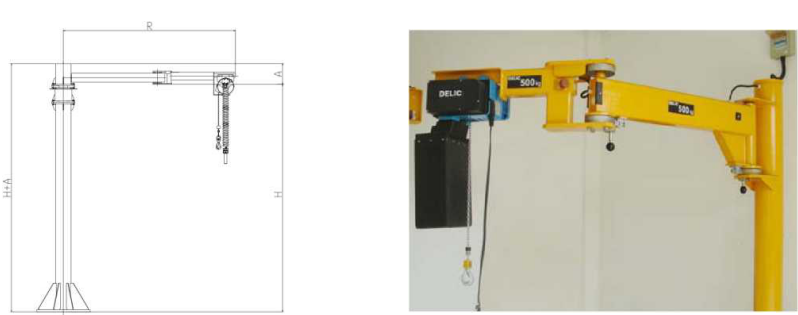

立柱式懸臂吊

立柱式懸臂吊起重機是為適應現代化生產而制作的新一代輕型吊裝設備，'配合了可靠性高的氣動葫蘆或氣動 平衡吊，尤其適用于短距離，使用頻繁，密集性吊運作業，具有節能、省事、占地面積小，易于操作與維 修等特點。

技術優點

?可選鋁合金懸臂或者KBK/X字鋼懸臂

?模塊化組裝，可更換懸臂長度

?回轉角度。-360度

?安裝方便，快捷

立柱式懸臂吊選型參考表

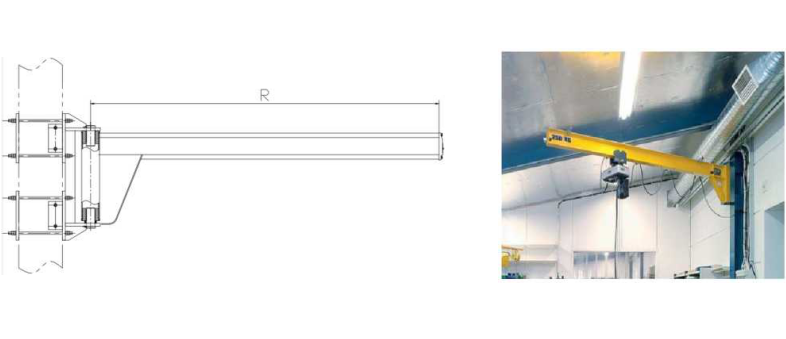

2 .墻壁吊

墻壁式懸臂起重機是在立柱式懸臂起重機的基礎上研制的一種新型物料吊運設備。該機行走道軌安裝在廠房的 水泥柱上，或者承重梁上。圍繞著水泥柱做圓周運動，同時氣動葫蘆又可完成沿選懸臂的橫向運動以及垂直方向的 起吊。更為有效的利用了廠房空間，使用效果更加理想。技術優點

?可選鋁合金懸臂或者KBK/T字鋼懸臂

?可安裝在墻壁上或者立柱上

?回轉角度0-180度定制

?安裝方便，快捷

墻壁吊選型參考表

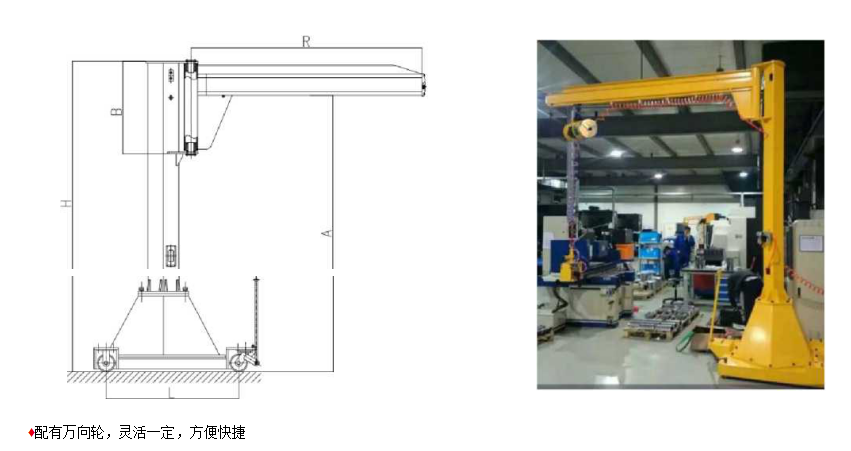

2.移動式懸臂吊

移動式懸臂吊底座配有車輪，除了具有立柱式懸臂吊特點之外，還可以靈活移動，更換吊裝工位，適應性 更廣。是自動生產線上必備的單獨應急吊裝設備。

技術優點

?可選鋁合金懸臂或者KBK/T字鋼懸臂

?可選固定點使用，也可以移動到別的工位使用

移動式懸臂吊選型參考表

2 .曲臂吊

曲臂式懸臂起重機具有結構新穎、伸屈自如、操作靈便節能的特點?？膳涮讱鈩悠胶獾跏褂茫脵M梁 的彎曲和旋轉運動，在控制工作區域內避讓物體，使工作區域* 大化。曲臂吊適用于機械制造、鐵路、化工、輕工 等行業的生產或維修場合，特別在設備稠密、短距離吊運、作業頻繁的生產線上應用本產品更能提高生產效率。

技術優點

?懸臂可以彎曲，折疊，節約空間

?可安裝在地面或者懸掛于橫梁上或移動式

?可選方形鋼或者工字鋼懸臂

?安裝方便，快捷

折臂吊選型參考表

如有特殊要求，請與我們聯系：176-5215-8158

性能特點

?全程具有浮動功能，設備無重力化運行

?斷氣保護，，突然斷氣工件不會墜落

?誤操作防護，未感知到落地，不可釋放工件

?預警防護，可實時監控工作壓力，降低風險

?無極變速功能

?配有儲氣罐，可在設備斷氣十分鐘內正常運轉

硬臂式機械手參數
