氣動平衡吊 Air Balanc
示例：CYS-AB58-18W

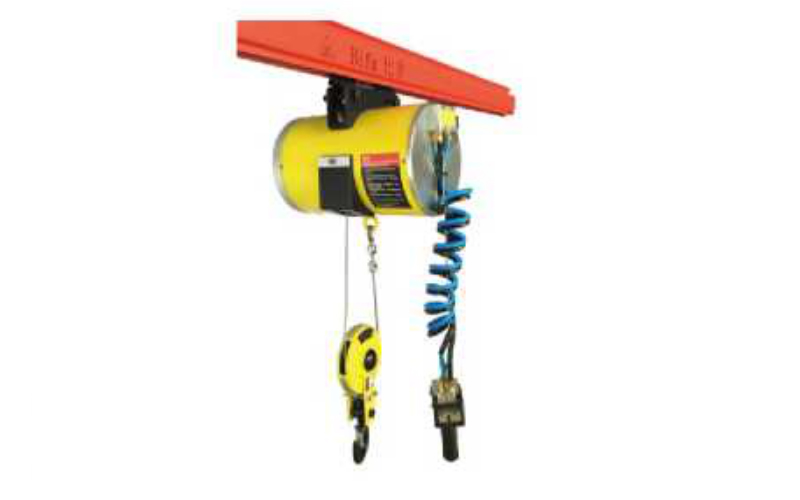

動滑輪鋼絲繩氣動平衡吊
CYS-RAB316-20 | 316 | 1000 | 0.21 | 2 | 12 | 51 |
CYS-RAB456-20 | 456 | 1000 | 0.25 | 2 | 10 | 56 |
CYS-RAB560-20 | 560 | 1000 | 0.6 | 2 | 7 | 69 |
并聯鋼絲氣動平衡吊 | ||||||
CYS-DAB316-20 | 316 | 2000 | 0.42 | 1 | 25 | 96 |
CYS-DAB456-20 | 456 | 2000 | 0.5 | 1 | 20 | 106 |
CYS-DAB560-20 | 560 | 2000 | 0.6 | 1 | 15 | 133 |
型號 | A | B | C | D | E | F | G | H |
CYS-AB58-18 | 154 | 108 | 171 | 480 | 589 | 212 | 160 | 396 |
CYS-AB100-20 | 180 | 114 | 228 | 500 | 609 | 242 | 218 | 396 |
CYS-AB100-28 | 182 | 114 | 273 | 575 | 684 | 264 | 260 | 397 |
CYS-AB158-20 | 182 | 114 | 273 | 575 | 684 | 264 | 260 | 397 |
CYS-AB228-20 | 218 | 134 | 320 | 615 | 724 | 289 | 309 | 406 |
CYS-AB280-20 | 218 | 134 | 365 | 690 | 799 | 326 | 368 | 406 |
1. 定義：
以壓縮空氣為動力的起重工具，通常都具有防爆功能。常見的有葉片式，活塞式和齒輪式三大類型。 它主要由四個部分組成，分別是配氣系統，動力系統，減速系統和卷揚系統。
2. 工作原理：
壓縮空氣通過配氣系統被輸入動力機構，在內部轉化為動力系統，同時帶動減速系統形成更大扭矩，通 過卷揚系統實現重物的上下提升。
?安全一采用壓縮空氣為動力，無火花運行，安全防爆。
具有斷氣保護功能，即便突然切斷氣源，重物也不會墜落。
具有過載保護功能，無法提起超過額定負載的重量。
?效率高一工作效率高，具有同類產品無法達到的提升速度。
具有無極變速功能，可根據吊起重量自由控制上升速度。
?精準一控制手柄可調節進氣量大小，精準控制。
?節能一體積小，重量輕。
自研發懸浮氣動馬達，有效節約能源10%o
如有特殊要求，請與我們聯系：176-5215-8158
性能
?標準“漂浮”模式，上下400mm
?內置離心式剎車功能
?斷氣保護功能
?過載保護功能
?無極變速功能
?可調按鈕節功能
性能
?半”漂浮”模式，上下200mm
?內置離心式剎車功能
?斷氣保護功能
?過載保護功能
?無極變速功能
?可調按鈕節功能
性能
?標準"漂浮”模式，上下400mm
?內置離心式剎車功能
?斷氣保護功能
?過載保護功能
?無極變速功能
?可調按鈕節功能
性能
?半"漂浮”模式，上下200mm
?內置離心式剎車功能
?斷氣保護功能
?過載保護功能
?無極變速功能
?可調按鈕節功能
?實際起重量主要由輸入壓力決定，輸入壓力每降低0.1 MPa,實際提升能力下降10%0
?最 大起吊重量建議是額載的90%左右。
?如有特殊要求，請與我們聯系：176-5215-8158
氣動平衡吊選型參考表
示例：CYS-AB58-18W
企業代號 | 產品代號 | 起重量 | 卷揚行程 | 懸掛類型 | |
CYS | AB | 58 | 18 | W | |
AB=氣動平衡吊 | 58=58kg | 18=1800kg | |||
CYS=誠亦順 | 更多起重量參見 | 更多行程參見技術 /7=無掛鉤式 | |||
英文縮與 | 技術參數表 | 參數表 | |||
氣動平衡吊選型參考表 | |||||
型號 | 額定負載 | 最 大行程 耗氣量 鋼絲繩股數 最 大上升速 | 凈重 | ||
kg | mm m 3/ h | n | m/min | kg | |
CYS-AB58-18 | 58 | 1800 0.18 | 1 | 60 | 21 |
CYS-AB100-20 | 100 | 2000 0.2 | 1 | 35 | 27 |
CYS-AB100-28 | 100 | 2800 0.21 | 1 | 35 | 47 |
CYS-AB158-20 | 158 | 2000 0.21 | 1 | 25 | 47 |
CYS-AB228-20 | 228 | 2000 0.25 | 1 | 20 | 52 |
CYS-AB280-20 | 280 | 2000 0.3 | 1 | 15 | 65 |
